Giải thích chi tiết về các thông số biến tần kết nối lưới quang điện

Hãy lấy Biến tần SG30T-CN của Sungrow làm ví dụ.

Ví dụ: Biến tần SG30T-CN

SG: đại diện cho dòng sản phẩm biến tần Sunshine;

T:Ba đại diện cho biến tần ba pha

30: biểu thị công suất đầu ra của biến tần là 30kW;

CN: đại diện cho phiên bản tiếng Trung.

Điều này đề cập đến điện áp tối đa được phép đưa vào biến tần, nghĩa là tổng điện áp mạch hở của tất cả các bảng trong một chuỗi không thể vượt quá giá trị này.

Ví dụ, đối với biến tần SG30T-CN của Sungrow, xét đặc tính nhiệt độ âm của điện áp mạch hở của các bộ phận khi thời tiết lạnh (điện áp mạch hở tăng khi nhiệt độ giảm), điện áp mạch hở của một dây đơn không thể vượt quá điện áp đầu vào tối đa của biến tần, 1100V.

Dải điện áp MPPT rộng hơn có thể phát điện sớm hơn vào buổi sáng và phát nhiều điện hơn sau khi mặt trời lặn. Khi điện áp MPPT của dây đạt đến dải điện áp MPPT của biến tần (chẳng hạn như dải điện áp của SG30T-CN của Sungrow là 160V-1000V), biến tần có thể theo dõi điểm công suất tối đa của dây.

Lưu ý: Điện áp hoạt động tối ưu của biến tần ba pha là khoảng 620V, lúc đó biến tần có hiệu suất chuyển đổi cao nhất. Trong ứng dụng thực tế, khi điện áp hoạt động của chuỗi thấp hơn điện áp định mức (620V), mạch tăng áp biến tần bắt đầu hoạt động sẽ tạo ra những tổn thất nhất định và giảm hiệu suất. Do đó, khi cấu hình chuỗi, điện áp MPPT của từng chuỗi linh kiện nên cao hơn một chút so với 620V.

4. Số lượng đường dẫn MPPT và số lượng chuỗi trên mỗi đầu vào MPPT đề cập đến số lượng đường dẫn MPPT của biến tần và số lượng chuỗi có thể được kết nối với mỗi MPPT.

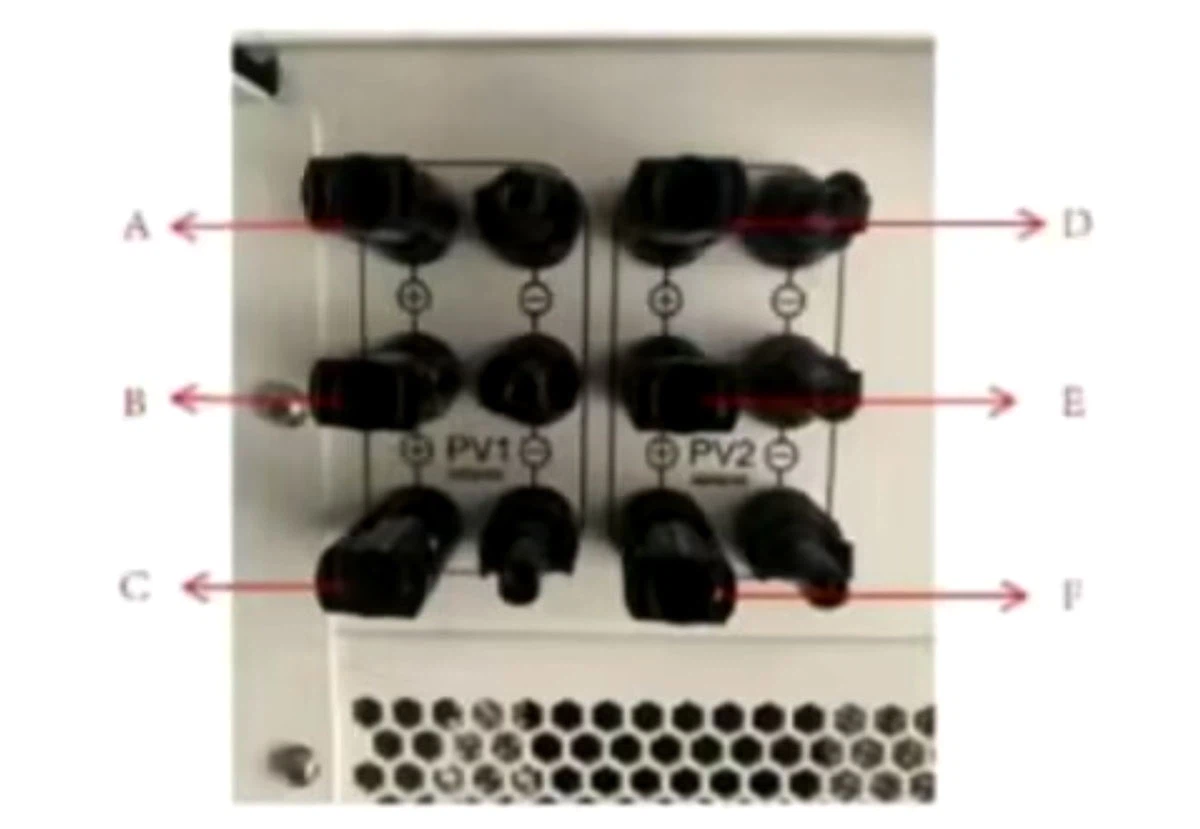

Lấy hình sau làm ví dụ:

Có 6 đầu vào DC, đó là A, B, C, D, E và F. PV1 và PV2 đại diện cho hai đầu vào MPPT. Đầu vào chuỗi trong một MPPT phải bằng nhau và đầu vào chuỗi trong các MPPT khác nhau có thể không bằng nhau, nghĩa là A=B=CD=E=F, nhưng A có thể không bằng D.

Dòng điện tối đa được phép đi qua biến tần, dòng điện đầu vào DC tối đa=dòng điện đầu vào tối đa của một chuỗi x số chuỗi.

Thông số kỹ thuật phía đầu ra AC của biến tần

Nó đề cập đến công suất đầu ra của biến tần ở điện áp và dòng điện định mức, là công suất có thể phát ra ổn định trong thời gian dài.

Công suất tối đa còn được gọi là công suất cực đại, dùng để chỉ giá trị công suất tối đa mà biến tần có thể tạo ra trong thời gian rất ngắn. Vì công suất tối đa chỉ có thể được duy trì trong thời gian rất ngắn nên nó không có nhiều ý nghĩa tham khảo.

Trong mạch điện xoay chiều, cosin của độ lệch pha (Ф) giữa điện áp và dòng điện được gọi là hệ số công suất, được biểu thị bằng ký hiệu cosФ. Về mặt giá trị số, hệ số công suất là tỷ số giữa công suất tác dụng và công suất biểu kiến, tức là cosФ{0}}P/S. Nói chung, hệ số công suất của tải điện trở như bóng đèn sợi đốt và lò điện trở là 1, hệ số công suất của mạch có tải cảm ứng thường nhỏ hơn 1. Khi hệ số công suất của thiết bị nhỏ hơn 0. 9, sẽ bị phạt tiền. Hệ số công suất đầu ra của biến tần Sungrow là 1 và có thể được điều chỉnh trong khoảng 0,8 dẫn đầu và 0,8 độ trễ.

Hệ số công suất là vấn đề cần đặc biệt quan tâm trong các dự án quang điện phân tán công nghiệp và thương mại. Nó cần được xem xét từ góc độ hệ thống. Phải xem xét không chỉ loại và kích thước của tải mà còn phải xem xét hiệu suất, điểm kiểm tra và phương pháp điều khiển của thiết bị bù phản kháng. Nên quan sát hoạt động của toàn bộ hệ thống quang điện để đảm bảo công suất hoạt động của hệ thống là bình thường.

Biến tần là một thiết bị trong trạm quang điện có chức năng chuyển đổi nguồn DC do các bộ phận tạo ra thành nguồn AC.

Trong quá trình chuyển đổi nguồn DC thành nguồn AC, một lượng nhỏ năng lượng bị thất thoát dưới dạng nhiệt, do đó năng lượng ở phía đầu ra AC của bộ biến tần quang điện nhỏ hơn năng lượng ở phía đầu vào DC. Tỷ số giữa công suất đầu ra của biến tần quang điện ở đầu AC và công suất đầu vào ở đầu DC được gọi là hiệu suất chuyển đổi của biến tần.

Biến tần quang điện với kích thước nhỏ, trọng lượng nhẹ và phương pháp lắp đặt đơn giản luôn được khách hàng ưa chuộng. Kích thước nhỏ và trọng lượng nhẹ thường có nghĩa là vận chuyển thuận tiện, giảm nguy cơ hư hỏng máy trong quá trình vận chuyển. Phương pháp lắp đặt treo tường là sự lựa chọn hàng đầu của khách hàng. Khách hàng chỉ cần kiểm tra xem tường hoặc điểm gắn lắp đặt có ổn định và đáng tin cậy hay không, giảm nhân lực và vật lực cho việc lắp đặt.

Phạm vi nhiệt độ hoạt động cũng là một thông số kỹ thuật mà mọi người cần chú ý. Khoảng nhiệt độ hoạt động của biến tần thường phản ánh khả năng chịu đựng nhiệt độ thấp và cao của biến tần và quyết định tuổi thọ của biến tần. Nếu biến tần có phạm vi nhiệt độ môi trường rộng hơn, điều đó có nghĩa là biến tần có khả năng chịu được nhiệt độ thấp và cao tốt hơn và có hiệu suất tốt hơn.

Nói chung, bộ biến tần quang điện được chia thành sử dụng trong nhà và ngoài trời. Những loại có mức bảo vệ tương đối thấp, thường là IP20 hoặc IP23, được sử dụng trong nhà và cần có phòng biến tần chuyên dụng. IP54 và IP65 đều đáp ứng tiêu chuẩn sử dụng ngoài trời và không cần phòng biến tần.

Lưu ý: Bạn có thể lắp đặt biến tần một cách an toàn với cấp độ bảo vệ IP65 ngoài trời, nhưng bạn phải thêm nắp cho biến tần hoặc lắp dưới mái hiên hoặc lắp trên giá đỡ (dưới linh kiện), v.v. để đảm bảo rằng nó tránh ánh nắng trực tiếp, giảm tác động của các yếu tố bất lợi khác nhau và đảm bảo lợi tức đầu tư của hệ thống quang điện trong suốt vòng đời của nó.

Nhiều nhà sản xuất biến tần có quan điểm khác nhau về phương pháp làm mát. Một số nhà sản xuất cho rằng không cần thiết phải có quạt, trong khi một số khác lại cho rằng tất cả các bộ biến tần đều nên trang bị quạt.

Cả hai tuyên bố này đều có lý do riêng của họ. Quạt là một bộ phận tiêu hao. Nếu sử dụng lâu ngày sẽ dễ bị hư hỏng, làm giảm độ ổn định của biến tần và tăng chi phí vận hành, bảo trì.

Mặt khác, nếu không lắp quạt thì khả năng tản nhiệt của biến tần sẽ bị ảnh hưởng, đặc biệt khi nhiệt độ môi trường bên ngoài rất cao. Biến tần không thể tản nhiệt kịp thời, điều này sẽ ảnh hưởng đến tuổi thọ của nó. Tất nhiên, trong những điều kiện nhất định, chúng ta cần cân nhắc cách tránh tác động của gió, cát lên thiết bị có quạt.
